Предполагаются следующие действия оператора и циклы работы оборудования (жирным выделены ручные операции, производимые оператором):
- Автоматический набор заданной дозы в бункерные весы
- Расправка и одевание мешка оператором на горловину пневмозажима. Зажим мешка производится автоматически при попадании обеих рук в боковые
безопасные зоны зажима.
- Сброс дозы продукта из бункерных весов в мешок. Протряска пневмомолотком выходного конуса.
- Сброс мешка на транспортер. Придерживание мешка при сбросе оператором.
- Вставка этикетки в область зашивки мешка оператором.
- Направление края мешка с этикеткой в приемный раскрыв швейной машинки.
- Операции включения, выключения и обрезки нити в швейной машинке автоматические.
ХАРАКТЕРИСТИКИ ПОСТАВЛЯЕМОГО ОБОРУДОВАНИЯ
Виды фасуемого продукта
Продукты мучнистого типа
Метрологические характеристики
Дискрета измерения веса 20 гр.
Точность измерения веса (не хуже) 50 гр.
Технические характеристики:
Диапазон доз фасовки 20…50 кг.
Размеры применяемых мешков по горловине 550…450 мм
Диапазон температур эксплуатации -0 … +40 гр.
Напряжение питания 380в/50 Гц
Потребляемая мощность (не более) 2 квт.
Давление воздуха пневмопривода 6 атм.
Расход воздуха на аспирацию 6 куб.м./мин
Производительность до 4-х мешков/мин
СПЕЦИФИКАЦИЯ ПОСТАВКИ ОБОРУДОВАНИЯ

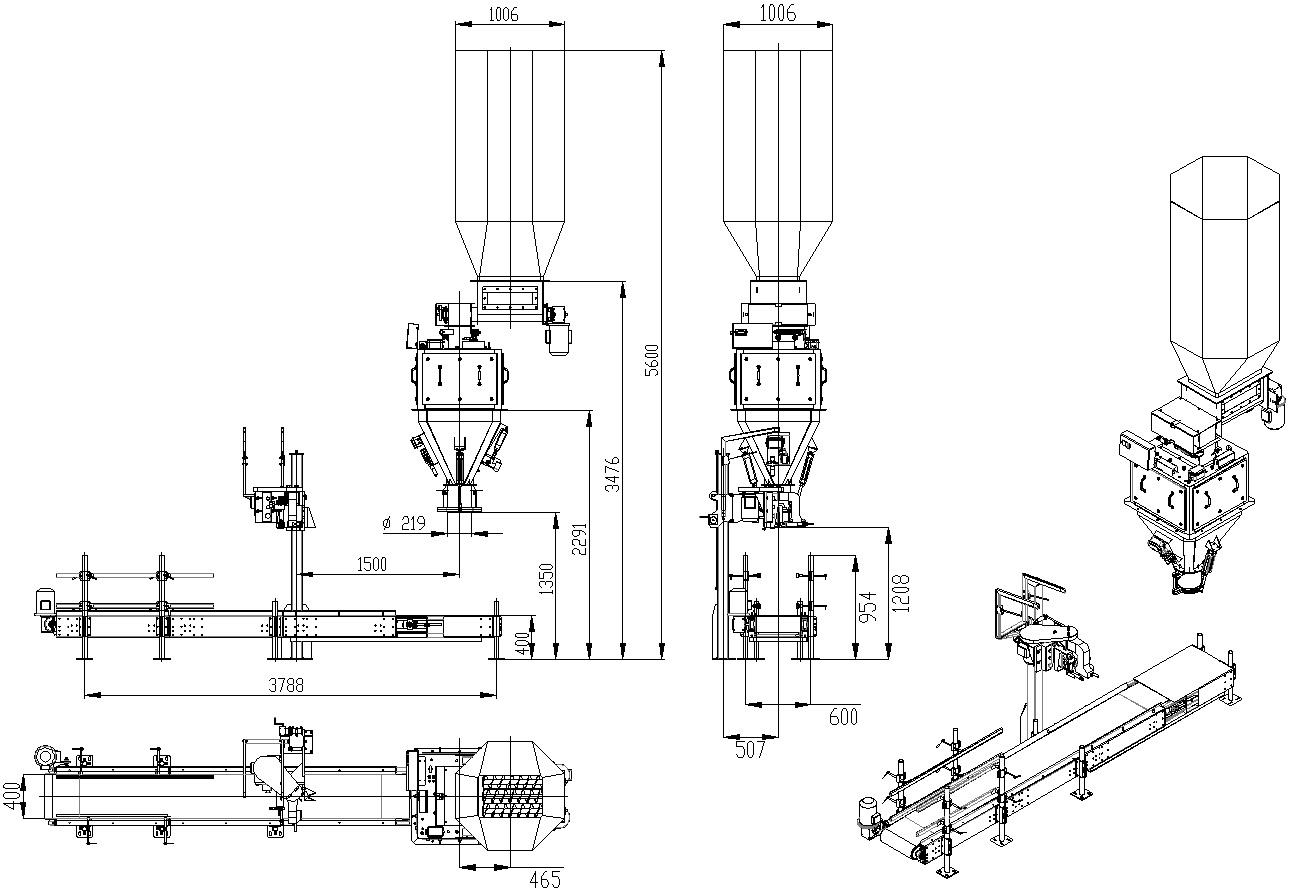

1. Бункерные весы ВДЭ100м150ПП.
- двухканальный дроссельный затвор входного потока продукта в весовой бункер с пневмоприводом, производства Фесто, Германия. Каналы сыпи -
«грубо/точно» Материал изготовления - сталь;
- весовой бункер не менее 150 литров с пневмоприводом (производства Фесто) открытия двухстворчатого днища, 3-я тензодатчиками. Материал
изготовления - сталь;
- несущая рама со съёмными боковыми крышками - сталь;
- дистанционная проставка - сталь;
- шкаф электроавтоматики бункерных весов с прецизионным дозирующим тензоизмерителем и контроллером управления Мицубиши.
- бухта проводов 10 м
- комплект документации с отметкой первичной поверки органами ЦСМ;
2. Приемный конус с пневмозажимом мешка и пневмомолотком. Пневмоцилиндры и пневмоавтоматика производства Фесто, Германия. Материал
изготовления - сталь;
3. Шнековый питатель с тремя шнеками подачи продукта. Режим работы: три шнека для подачи «грубо» и один шнек для подачи «точно». В составе
питателя два мотор редуктора производства SITI и корпусные подшипники. Материал изготовления - сталь;
4. Транспортер 4м
- Несущая рама транспортера с регулируемыми опорами по высоте и регулируемыми перилами в глубину. Материал изготовления - конструкционная
сталь;
- Вал приводной с мотор редуктором производства SITI и корпусными подшипниками типа UCLF. Материал изготовления - конструкционная сталь;
- Вал натяжной с корпусными подшипниками типа UCLF и системой регулировки натяга. Материал изготовления - конструкционная сталь;
- Лента транспортерная шириной 400 мм
5. Мешкозашивочная машина. Стационарное исполнение.
- стационарная мешкозашивочная машина REVO RC-4S (аналог Union Special 80800C Индия).
- стойка с регулируемой высотой расположения швейной машины. Исполнение - конструкционная сталь.
- мотор (3 фазы/380в, 750вт) привода со шкивом
- блок автоматики для автоматического включения/выключения машинки и управления обрезкой нити
- пневматическое устройство автоматической обрезки нити
- частотный привод управления транспортером для согласования скорости ленты транспортера и скорости зашивки
6. Надвесовая буферная ёмкость объёмом не менее 1500 литров. Материал изготовления - сталь;

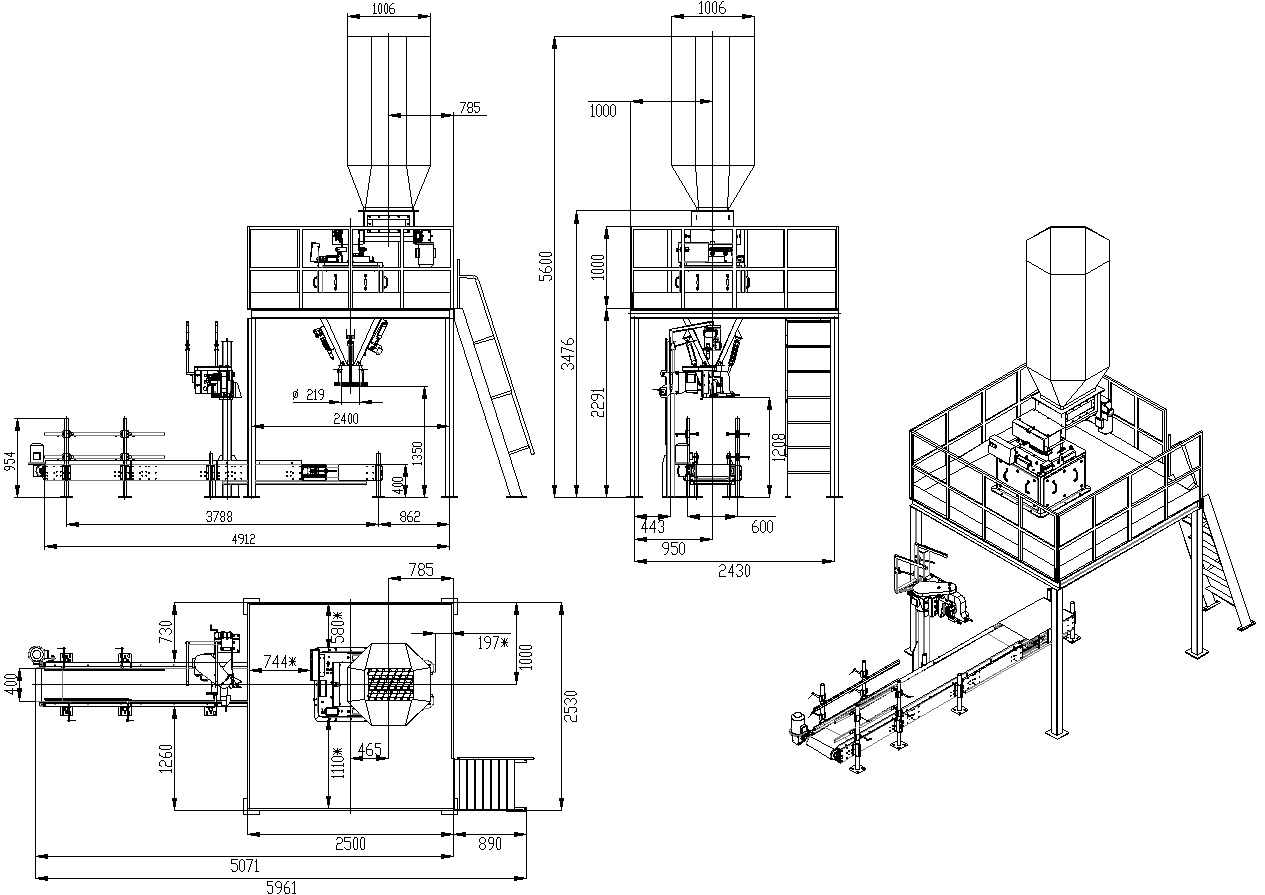

7. Технологический этаж размещения весового оборудования с перилами и лестницей. Материал изготовления - конструкционная сталь;
УСЛОВИЯ ПОСТАВКИ ОБОРУДОВАНИЯ
Предоплата за оборудование 70%. Расчет перед отгрузкой. Доставка по отдельному счёту транспортной компанией или самовывозом.
Срок изготовления составляет 60 рабочих дней с момента предоплаты.
Пуско-наладка и шефмонтаж оборудования включают обучение персонала. Предоплата 50% перед выездом специалистов. Расчёт после подписания
акта.
