Предполагаются следующие действия оператора и циклы работы оборудования (жирным выделены ручные операции, производимые оператором):
- Расправка и одевание мешка оператором на горловину пневмозажима. Зажим мешка производится автоматически при попадании обеих рук в боковые
безопасные зоны зажима.
- Автоматический набор заданной дозы в мешок
- Сброс мешка на транспортер. Придерживание мешка при сбросе оператором.
- Вставка этикетки в область зашивки мешка оператором.
- Направление края мешка с этикеткой в приемный раскрыв швейной машинки.
- Операции включения, выключения и обрезки нити в швейной машинке автоматические.
СПЕЦИФИКАЦИЯ ПОСТАВКИ ОБОРУДОВАНИЯ

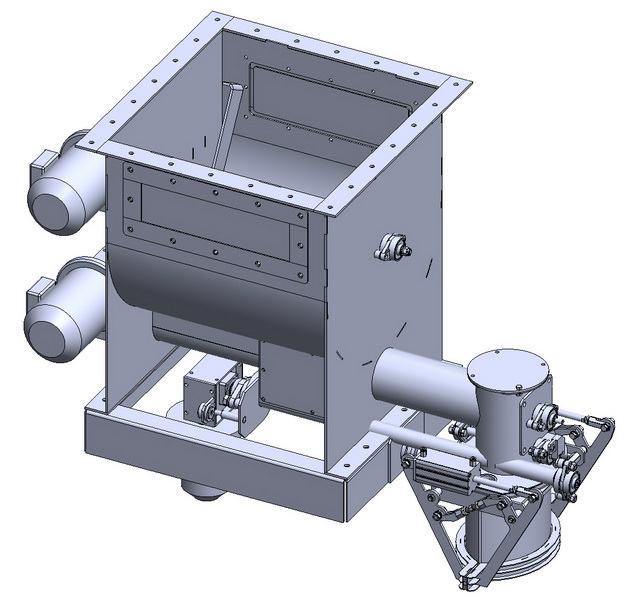

Весовое устройство ВДЭ100ШП.
1. входной ворошитель продукта с мотор редуктором производства SITI. Материал изготовления -сталь;
2. двухканальный шнековый питатель потока продукта в мешок. Каналы сыпи - «грубо/точно». Мотор редуктора производства SITI. Материал
изготовления - сталь;
3. несущий корпус со съёмными крышками ревизионных проемов. Материал изготовления - сталь;
4. пневмо затвор дроссельного типа на выходе шнекового питателя канала «грубо». Материал изготовления - сталь;
5. пневмозажим мешка установленный на тезодатчике, прикрепленном к несущему корпусу. Материал изготовления - сталь;
6. пневмоавтоматика производства Фесто, Германия. В составе пневмоцилиндры, пневмораспределители, дросселя, фитинги, пневмошланг и подготовка
воздуха с входным редуктором, влагоотделителем и фильтром.
7. шкаф электроавтоматики весов с прецизионным дозирующим тензоизмерителем, контроллером управления Мицубиши и частотным приводом
шнековых питателей.
8. бухта проводов 10 м
9. комплект документации с отметкой первичной поверки органами ЦСМ;
Транспортер 4м
- Несущая рама транспортера с регулируемыми опорами по высоте и регулируемыми перилами в глубину. Материал изготовления - конструкционная
сталь;
- Вал приводной с мотор редуктором производства SITI и корпусными подшипниками типа UCLF. Материал изготовления - конструкционная сталь;
- Вал натяжной с корпусными подшипниками типа UCLF и системой регулировки натяга. Материал изготовления - конструкционная сталь;
- Лента транспортерная шириной 400 мм
- Комплект документации;
Мешкозашивочная машина. Стационарное исполнение.
- стационарная мешкозашивочная машина REVO RC-4S (аналог Union Special 80800C Индия).
- стойка с регулируемой высотой расположения швейной машины. Исполнение - конструкционная сталь.
- мотор (3 фазы/380в, 750вт) привода со шкивом
- блок автоматики для автоматического включения/выключения машинки и управления обрезкой нити
- пневматическое устройство автоматической обрезки нити
- частотный привод управления транспортером для согласования скорости ленты транспортера и скорости зашивки
ХАРАКТЕРИСТИКИ ПОСТАВЛЯЕМОГО ОБОРУДОВАНИЯ
Виды фасуемого продукта
Продукты мучнистого типа
Метрологические характеристики
Дискрета измерения веса 20 гр.
Точность измерения веса (не хуже) 50 гр.
Технические характеристики:
Диапазон доз фасовки 20…50 кг.
Размеры применяемых мешков по горловине 550…450 мм
Диапазон температур эксплуатации -0 … +40 гр.
Напряжение питания 380в/50 Гц
Потребляемая мощность (не более) 1 квт.
Давление воздуха пневмопривода 6 атм.
Расход воздуха на аспирацию 6 куб.м./мин
Производительность
при работе двух операторов: один на дозаторе, другой на зашивке до 3-х мешков/мин
УСЛОВИЯ ПОСТАВКИ ОБОРУДОВАНИЯ
Предоплата за оборудование 70%. Расчет перед отгрузкой. Доставка по отдельному счёту транспортной компанией или самовывозом.
Срок изготовления составляет 60 рабочих дней с момента предоплаты.
Пуско-наладка и шефмонтаж оборудования включают обучение персонала. Предоплата 50% перед выездом специалистов. Расчёт после подписания
акта.
