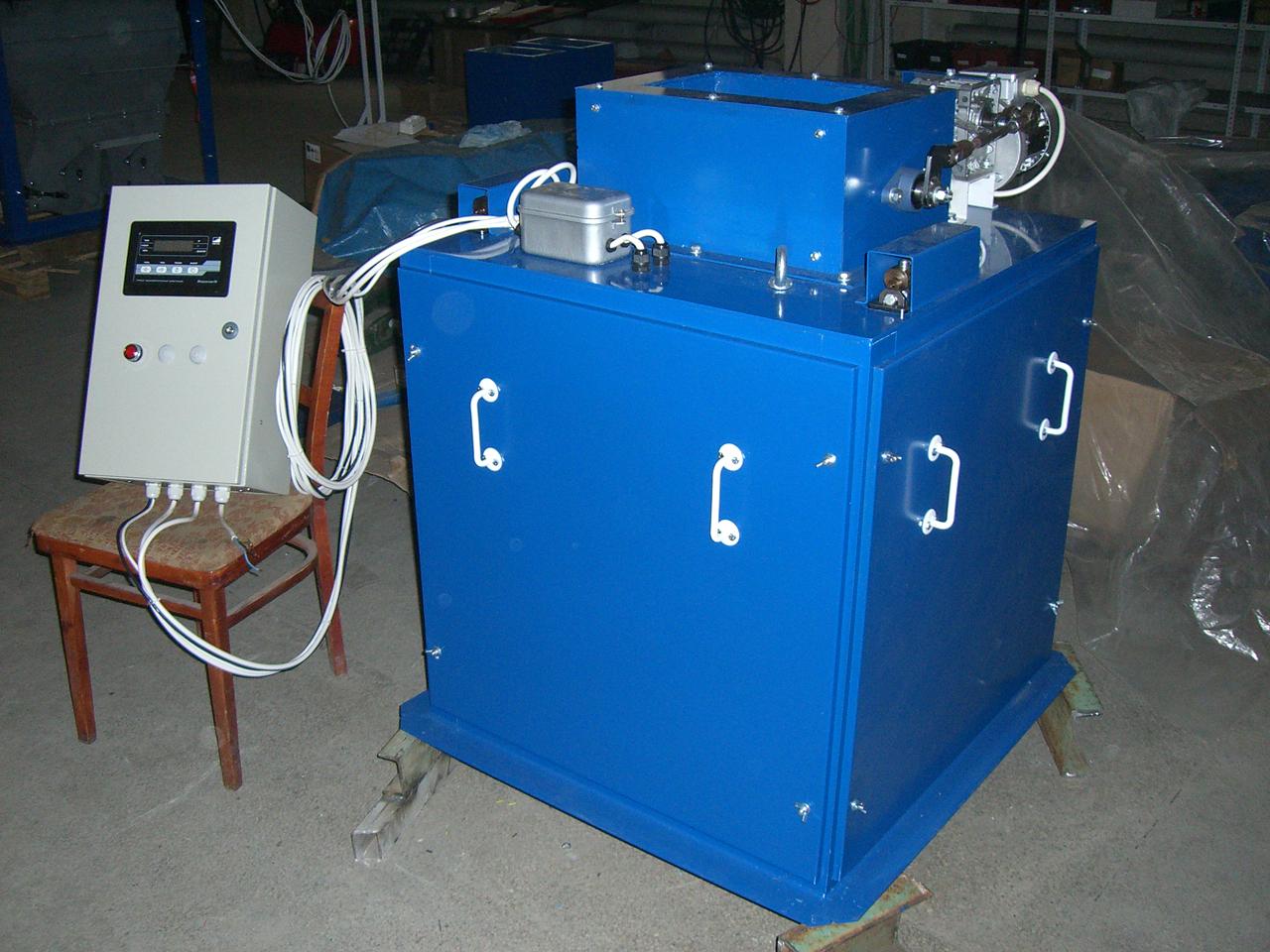

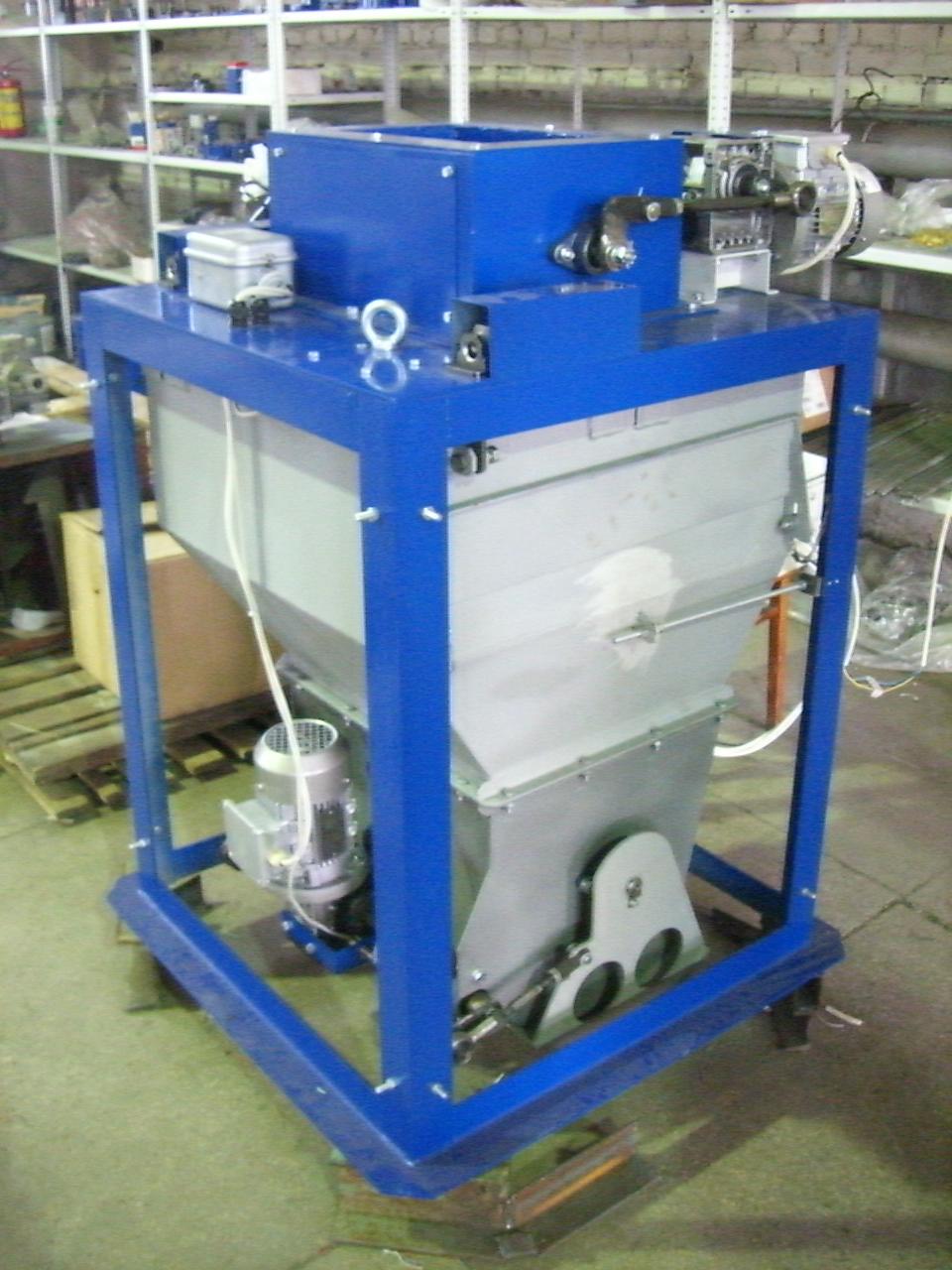

Комплект поставки:
1. входной затвор (секторного типа) потока продукта в весовой бункер с электроприводом, производства SITI, и индуктивным датчиком (24v) состояния «закрыто».
Материал изготовления - конструкционная сталь;
2. весовой бункер с электроприводом (производства SITI), открытия односекторного днища с тремя тензодатчиками и индуктивным датчиком (24v) состояния
«закрыто». Материал изготовления - конструкционная сталь;
3. несущая рама со съёмными боковыми крышками и двумя коммутационными коробками с классом защиты IP54. Материал изготовления - конструкционная сталь;
4. шкаф электроавтоматики с прецизионным дозирующим тензоизмерителем Микросим М0600-Д4 с выходом RS485, блоком опторазвязки М2604, контроллером
управления техпроцессом перевешивания Mitsubishi AL2-14MR-D и импульсным блоком питания
5. бухта проводов для подключения шкафа автоматики 10 метров
6. комплект документации с первичной поверкой ЦСМ;
Возможна поставка весов в усеченной комплектации, без пунктов 4,5 и 6 приведённой спецификации.
Дополнительно, во входном затворе возможна установка ворошителя. На бункере - вибратора.
В пункте 4 возможно применение других контроллеров и элементов автоматики по желанию заказчика.
Необходимо согласовать требуемые технические характеристики при заказе.
Характеристики бункерных весов.
Перечень перевешиваемых продуктов:
Зерно пшеницы и другие, аналогичные продукты по свойствам
Режимы работы:
- перевеска,
- дозирование в процессе формирование однократной дозы,
- дозирование по сумме массы, прошедшего через весы, продукта,
- поддержание заданной производительности.
Индикация и ввод данных
Индикация: текущий вес, прошедшая масса через весы, количество отвесов, текущая производительность
Задаваемые параметры: уставки закрытия сыпи и закрытия днища, величина требуемой производительности (при необходимости работы с постоянной
производительностью), уставка перехода из режима «грубо» в режим «точно» при дозировании, время успокоения (пустого/полного) бункера (задается, в зависимости
от уровня вибраций, до 16.0 сек.).
Сигнализация аварийных ситуаций несрабатывания входного затвора и днища
Элементы управления шкафа автоматики
Выключатель сетевого питания с положением «вкл./выкл.».
Кнопка сброса неполной дозы
Лампочка аварийной остановки, совмещенная с кнопкой сброса.
Индикация причины аварийной остановки на панели контроллера «Мицубиши»
Технические характеристики:
Объём весового бункера (диапазон) 130…200 литров
Диапазон температур эксплуатации -40 … +40 гр.
Напряжение питания 380в/50 Гц
Мощность одного привода (входного затвора или днища) 250 вт.
Период вращения привода входного затвора (открытие+закрытие) 2.7сек.
Период вращения привода днища (открытие+закрытие) 2.7 сек.
Мощность шкафа автоматики (не более) 200 вт.
Расход воздуха на аспирацию 6 куб.м./мин

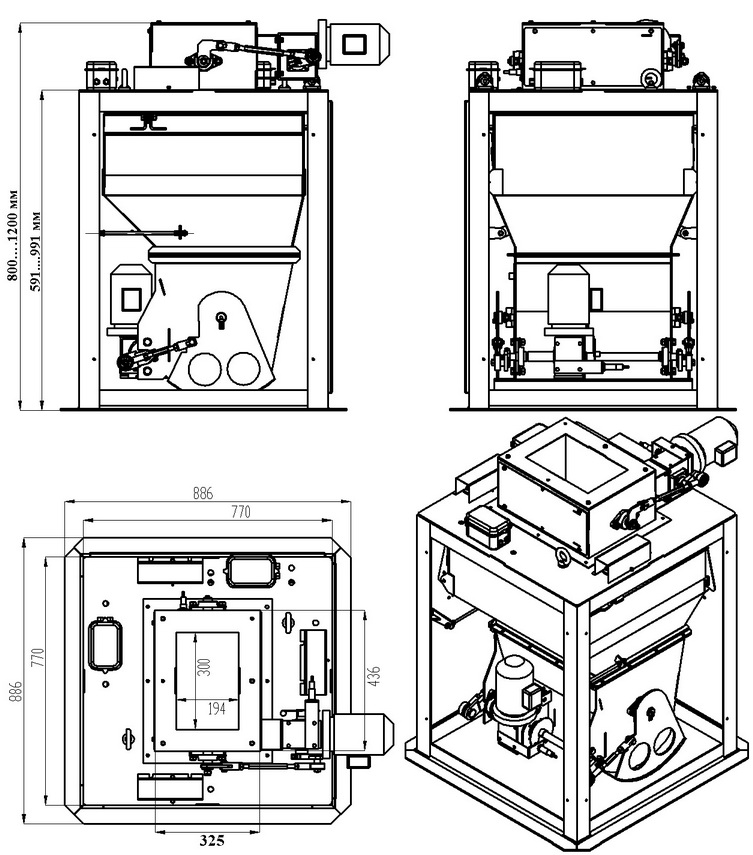

Диапазоны высот весов 800….1200 мм
Возможные входные отверстия 300х194, 194х194 и 120х120 мм
Условия поставки
Предоплата 70%. Расчет перед отгрузкой. Стоимость весов не зависит от объёма весового бункера.
Стандартно срок изготовления 45 дней с момента предоплаты с правом досрочной поставки.
Доставка самовывозом либо транспортной компанией из г. Обнинск, Калужской обл.
Пуско-наладка нашими специалистами либо региональными представителями.
